在独立模式下进行C-RUN动态代码分析

将C-RUN消息重定向到终端I/O

C-RUN消息通过半主机（semi-hosting）方式传输到PC端，这是一个隐藏的过程。C-RUN消息的源代码位于<EWARM>\arm\src\lib\crun。在让C-RUN独立运行之前，我们先在终端I/O中查看消息。

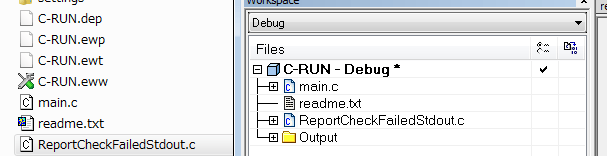

将ReportCheckFailedStdout.c添加到您的工作区

将ReportCheckFailedStdout.c从\crun复制到您的工作区。

该文件默认是只读属性。从Windows属性中删除该属性。此外，将该文件添加到IAR Embedded Workbench for Arm的工作区。

重定向C-RUN消息到标准输出

更改链接器配置以重定向C-RUN错误消息。默认情况下，会调用__iar_ReportCheckFailed。指定重定向到ReportCheckFailedStdout.c中定义的__iar_ReportCheckFailedStdout。

__interwork void __iar_ReportCheckFailedStdout(void * d)
{

   char buf[200] = {0};
char *b = buf;

  uint32_t const *data = (uint32_t const *)d;
int nr = data[0] >> 24;

  b = putstring(b, "CRUN_ERROR:");
for (int i = 0; i < nr; ++i)
{
    *b++ = ' ';
    b = puthex(b, data[i]);
  }
  *b++ = '\n';
  __write(_LLIO_STDOUT, (unsigned char const *)buf, (size_t)(b - buf));
  if (__iar_ReportCheckFailedStdoutAbort)
    abort();
}

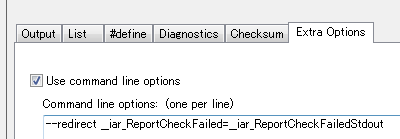

打开[Project Option]，Linker > Extra Options。--redirect __iar_ReportCheckFailed=__iar_ReportCheckFailedStdout>

使用C-RUN进行调试

在开始调试之前，请确保您已启用了您想要检测的C-RUN选项。选择Rebuild All，然后点击Download and Debug 。接着，打开View > Terminal I/O windows 并点击Go。

如果C-RUN检测到错误消息，它们将会发送到终端I/O窗口。

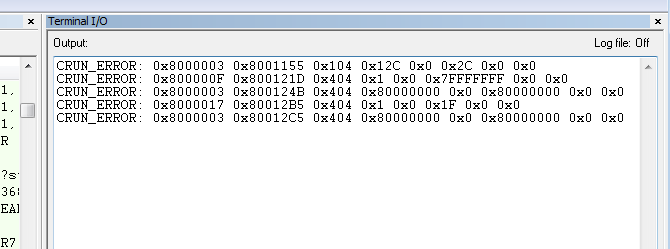

现在我们可以在终端I/O窗口中看到C-RUN的消息，每条消息单独一行。这些消息是原始数据，cspybat.exe可以解析出这些消息。

使用cspybat.exe解析C-RUN的原始数据

cspybat.exe是一个用于批量调试测试的工具，它也可以用作C-RUN原始数据的解析器。

修改bat文件

每次构建项目时，***.cspy.bat文件会在项目的settings文件夹下创建。用文本编辑器打开该文件。在--rtc_enable后添加--rtc_filter并保存文件。

从command prompt中运行bat文件

打开command prompt,进入settings文件夹。键入或使用TAB键选择bat文件。

接下来，添加out文件路径。

在这个示例中，已经将c.out文件复制到了settings文件夹中，以简化路径，你也可以指定绝对路径。然后回车。

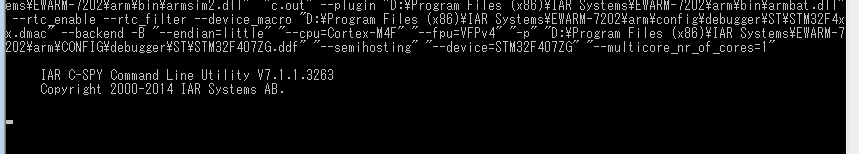

现在cspybat正在等待C-RUN原始数据消息。

解析原始数据消息

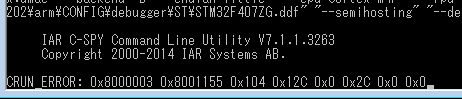

粘贴我们在终端I/O中获得的消息。注意，单行发送信息。

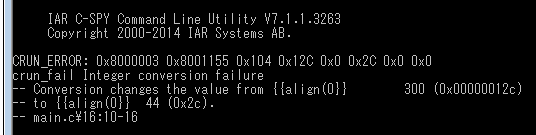

回车，解析后的消息将如下图所示。

现在我们可以看到，在main.c的第16行出现了Inter conversion failure的信息。我们可以看到与C-RUN消息窗口中的类似信息。

注意：在C-RUN原始数据中不包括函数调用栈信息。

将C-RUN消息重定向到UART

C-RUN消息也可以重定向到其他通信通道。我们可以简单地编辑_iar_ReportCheckFailedStdout()函数。

编辑_iar_ReportCheckFailedStdout()

在IAR Embedded Workbench for Arm中打开ReportCheckFailedStdout.c文件。

__interwork void __iar_ReportCheckFailedStdout(void * d)
{
  char buf[200] = {0};
  char *b = buf;

  uint32_t const *data = (uint32_t const *)d;
  int nr = data[0] >> 24;

  b = putstring(b, "CRUN_ERROR:");
  for (int i = 0; i < nr; ++i)
  {
    *b++ = ' ';
    b = puthex(b, data[i]);
  }
  *b++ = '\n';
  __write(_LLIO_STDOUT, (unsigned char const *)buf, (size_t)(b - buf));


  if (__iar_ReportCheckFailedStdoutAbort)
    abort();
}

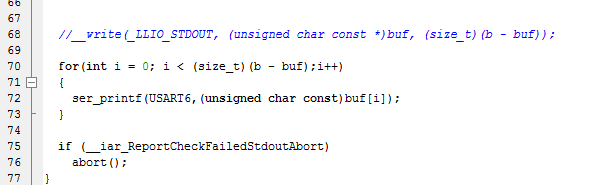

buf包含C-RUN信息。它由__write函数发送。现在，让我们注释掉__write并调用串行发送函数。

ser_printf()在其他地方定义。在C-RUN发送消息之前，必须设置UART。

您还可以修改，将C-RUN消息重定向到SPI、I2C，或存储在RAM或闪存中。

运行项目并与终端应用程序通信

打开终端应用程序，例如Tera Term，然后进行下载和调试。

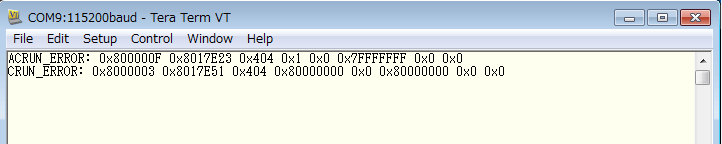

C-RUN错误消息将显示在Tera Term中。第一个字母'A'是由正常的应用程序代码发送的。

在独立模式下运行

拔掉电源并从开发板上取下ICE，然后打开开发板电源。现在您应该能在终端应用程序中看到C-RUN消息。

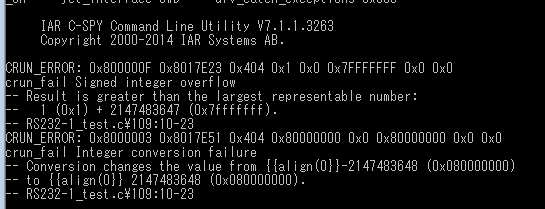

现在我们可以在没有ICE的情况下进行现场测试并收集C-RUN检测消息。当然，之前的过程中检测到的消息可以通过cspybat.exe进行解析。

注意：在创建.bat文件时，需要取消勾选Debugger > Download > Use flash loader(s) 。只需取消勾选并关闭工作区，.bat文件将会更新。

总结

C-RUN是一个非常便捷和有用的运行时分析插件。本文详细介绍了如何将C-RUN应用于现场测试中。
